제품 특장

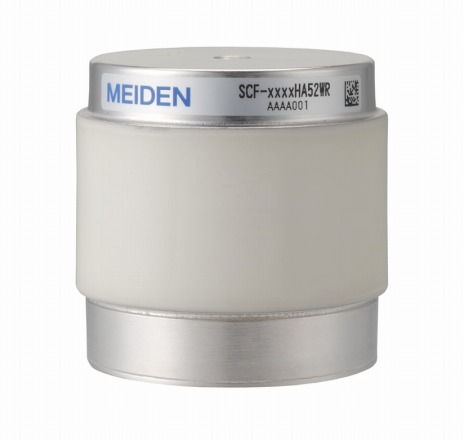

FH타입은 대전류/고주파 어플리케이션에의 적용을 목적으로써 개발된 모델 입니다.
고내전압 대응으로써, Peak시험전압 25kVp, 30kVp, 35kVp대를 사업영역하고 있습니다.
절연 파이프에 하이 알루미나재를 적용한 초저존실 제품도 사업영역하고 있습니다. 취급 상 운용상의 주의점, 또 특성에 관한 설명에 관해서는 카탈로그를 참조해 주십시오.
- 고내전압대응
사양 일람
제품 상세에 관해서는, 각 형식에 첨부되어있는 PDF(데이터 시트)를 참조해 주십시오.
| 형식 | 정전용량 ※1(pF) |
전압 (kVp) |
최대허용전류 (Arms) |
외형치수 (mm) |
질량 (kg) |
|||
|---|---|---|---|---|---|---|---|---|
| RF 동작 |
Peak 시험 |
13.56 MHz |
40 MHz |
60 MHz |
||||
| (※2) | 25 | 18 | 30 | 27 | 133 | 120 | L73 × φ48 | 0.5 |
| (※2) | 50 | 18 | 30 | 54 | 129 | 117 | ||
| (※2) | 75 | 18 | 30 | 81 | 125 | 113 | ||
| (※3) | 100 | 18 | 30 | 108 | 122 | 110 | ||
| (※3) | 100 | 21 | 35 | 126 | 122 | 110 | ||
| (※3) | 125 | 15 | 25 | 123 | 93 | 84 | ||
| (※3) | 150 | 15 | 25 | 135 | 103 | 93 | ||
| (※3) | 175 | 15 | 25 | 145 | 110 | 99 | ||
| (※3) | 200 | 15 | 25 | 145 | 110 | 99 | ||
| 형식 | 정전용량 ※1(pF) |
전압 (kVp) |
최대허용전류 (Arms) |
외형치수 (mm) |
질량 (kg) |
|||
|---|---|---|---|---|---|---|---|---|
| RF 동작 |
Peak 시험 |
13.56 MHz |
40 MHz |
60 MHz |
||||
| (※3) | 100(※4) | 9 | 15 | 54 | 102 | 92 | L52 × φ52.4 | 0.6 |
| (※3) | 100 | 12 | 20 | 72 | 102 | 92 | ||
| SCF-151.5H52WR (※3) |
150(※4) | 9 | 15 | 80 | 102 | 92 | ||
| (※3) | 200(※4) | 9 | 15 | 107 | 102 | 92 | ||
| (※3) | 200 | 12 | 20 | 142 | 108 | 97 | ||
| SCF-152.1H52WR (※3) |
210 | 9 | 15 | 113 | 102 | 92 | ||
| (※3) | 250(※4) | 9 | 15 | 134 | 102 | 92 | ||
| SCF-153H52WR (※3) |
300(※4) | 9 | 15 | 133 | 101 | 91 | ||
| (※3) | 350 | 9 | 15 | 132 | 100 | 91 | ||
| SCF-153.7H52WR (※3) |
370 | 9 | 15 | 130 | 99 | 89 | ||
| SCF-124H52WR (※3) |
400 | 7.2 | 12 | 128 | 97 | 88 | ||
| SCF-124.5H52WR (※3) |
450 | 7.2 | 12 | 127 | 96 | 87 | ||
| (※3) | 500(※4) | 7.2 | 12 | 126 | 96 | 86 | ||
| SCF-105.5H52WR (※3) |
550 | 6 | 10 | 124 | 94 | 85 | ||
| (※3) | 600 | 3 | 5 | 108 | 82 | 74 | ||
| SCF-106H52WR (※3) |
600 | 6 | 10 | 122 | 93 | 84 | ||
| SCF-106.5H52WR (※3) |
650 | 6 | 10 | 120 | 91 | 82 | ||
| SCF-107H52WR (※3) |
700 | 6 | 10 | 118 | 90 | 81 | ||
| (※3) | 750 | 6 | 10 | 116 | 88 | 79 | ||
| (※3) | 1000(※4) | 3 | 5 | 115 | 87 | 79 | ||
| (※3) | 1000 | 4.8 | 8 | 115 | 87 | 79 | ||
| SCF-512.5H52WR (※3) |
1250 | 3 | 5 | 112 | 85 | 77 | ||
| (※3) | 1500 | 1.8 | 3 | 106 | 80 | 73 | ||
| SCF-515H52WR (※3) |
1500 | 3 | 5 | 106 | 80 | 73 | ||
| (※3) | 1750 | 1.8 | 3 | 105 | 80 | 72 | ||
| (※3) | 2000 | 1.8 | 3 | 105 | 80 | 72 | ||
| 형식 | 정전용량 ※1(pF) |
전압 (kVp) |
최대허용전류 (Arms) |
외형치수 (mm) |
질량 (kg) |
|||
|---|---|---|---|---|---|---|---|---|
| RF 동작 |
Peak 시험 |
13.56 MHz |
40 MHz |
60 MHz |
||||
| (※2) | 25 | 21 | 35 | 31 | 141 | 141 | L87 × φ65 | 0.8 |
| (※2) | 50 | 21 | 35 | 63 | 139 | 139 | ||
| (※3) | 100 | 21 | 35 | 126 | 133 | 133 | ||
| (※3) | 150 | 21 | 35 | 172 | 131 | 118 | ||
| (※3) | 175 | 21 | 35 | 168 | 128 | 115 | ||
| (※3) | 200 | 21 | 35 | 164 | 125 | 113 | ||
| (※3) | 250 | 21 | 35 | 155 | 118 | 106 | ||
| 형식 | 정전용량 ※1(pF) |
전압 (kVp) |
최대허용전류 (Arms) |
외형치수 (mm) |
질량 (kg) |
|||
|---|---|---|---|---|---|---|---|---|
| RF 동작 |
Peak 시험 |
13.56 MHz |
40 MHz |
60 MHz |
||||
| SCV-151HA52WR (※3) |
100(※4) | 9 | 15 | 54 | 102 | 92 | L52 × φ52.4 | 0.6 |
| SCV-151.5HA52WR (※3) |
150(※4) | 9 | 15 | 80 | 102 | 92 | ||
| SCV-152HA52WR (※3) |
200(※4) | 9 | 15 | 107 | 102 | 92 | ||
| SCV-153HA52WR (※3) |
300(※4) | 9 | 15 | 133 | 101 | 91 | ||
| SCV-125HA52WR (※3) |
500(※4) | 7.2 | 12 | 126 | 96 | 86 | ||
| SCV-510HA52WR (※3) |
1000(※4) | 3 | 5 | 115 | 87 | 79 | ||
- ※1정전용량편차:50pF이하:±10%, 50pF 초:±5%
- ※2최대허용전류치는, 자연냉각시의 값 입니다.
- ※3최대허용전류치는, 50W열전도 냉각시의 값 입니다.
- ※4정전용량편차가 ±2%의 제품도 옵션으로 준비되어 있습니다.
저손실 타입
세라믹스 절연 파이프의 유전체 손실(당사비)
공진 콘덴서의 손실(발열)의 대부분은 표피 효과에 의한 저항 손실 입니다. 그러나 주파수가 높아지면 유전체 손실이 무시할 수 없게 됩니다. 하이알루미나 세라믹스 절연 파이프는 유전체 손실이 적고, 특히 40MHz이상에서 고전압을 인가하는 용도에 추천합니다.
옵션
요망에 맞춰 최적의 옵션을 제안드립니다.
- 취부 키트(IK-1)
- 공진 콘덴서의 취부를 보다 확실히 합니다. 상세는 카탈로그를 참조해 주십시오.
